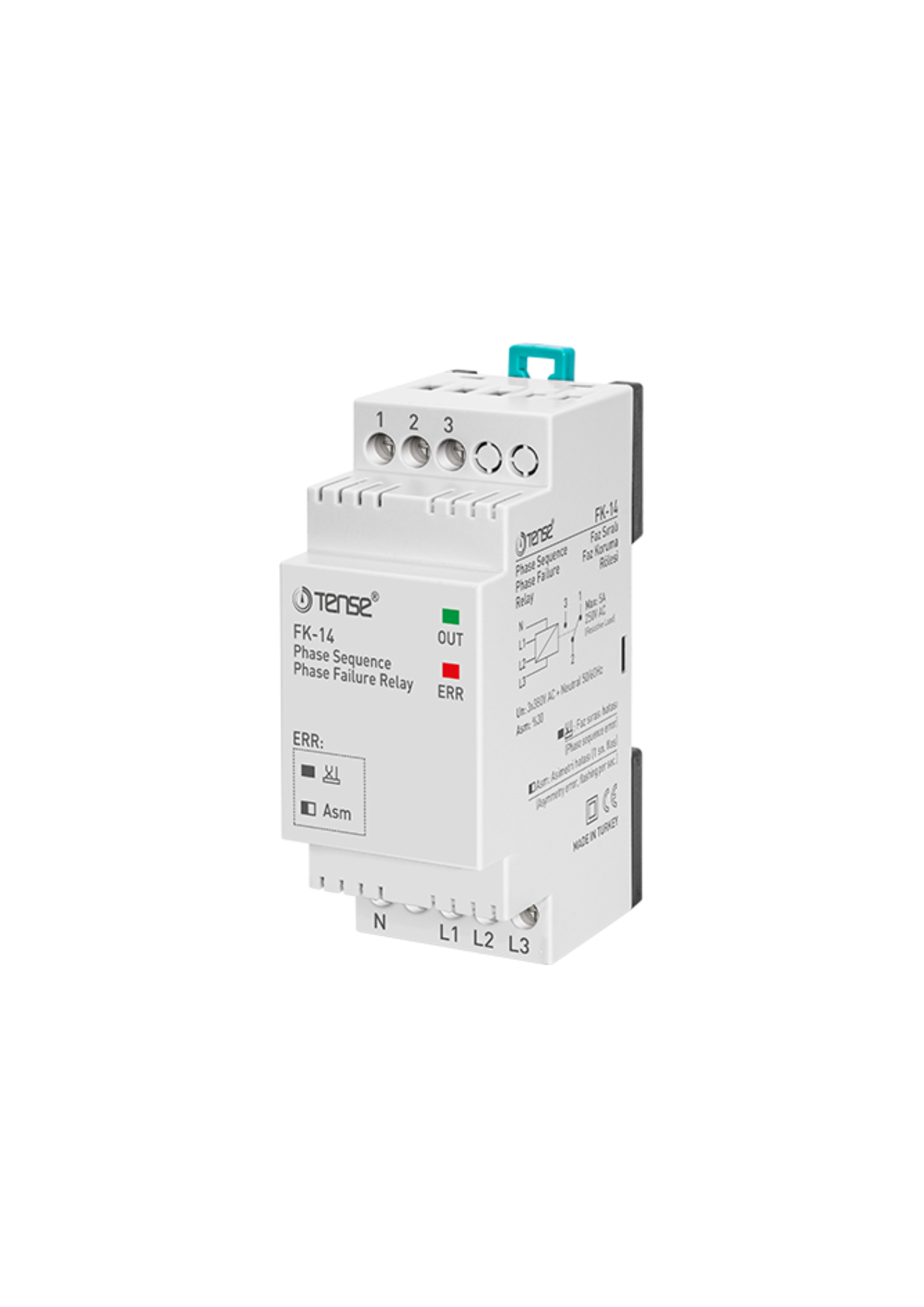

TENSE FK-14 FAZ KORUMA RÖLESİ

Teknik Özellikler

• Ürün Tipi: Ayarlanabilir Faz Koruma Rölesi / Faz Sıralı Motor Koruma Rölesi.

• Kullanım Amacı: Üç fazlı motorları; faz kesilmesi, faz sırası hatası ve ayarlanabilir gerilim dengesizliğine (asimetri) karşı korumak için tasarlanmıştır.

• Çalışma Gerilimi (Un): 3 x 380V AC + Nötr.

• Çalışma Frekansı: 50/60 Hz.

• Çalışma Gücü: < 6 VA.

• Asimetri Ayar Aralığı: %5 ile %25 arası (Potansiyometre ile hassas ayar).

• Faz Sırası Kontrolü: Var (L1-L2-L3 sırası doğru olmalıdır).

• Hata Bekleme Süresi: 2 saniye (Sabit).

• Kontak Kapasitesi: 5A / 250V AC (Rezistif yük).

• Bağlantı Şekli: Terminal bağlantı.

• Montaj Tipi: Klemens rayına montaj (DIN Rayı).

• Kablo Kesiti: 1.5 $mm^2$.

• Çalışma Sıcaklığı: -20°C ile +55°C.

• Gösterge LED’leri: PWR (Güç), OUT (Röle Çıkış), AS (Asimetri Hatası), FS (Faz Sırası Hatası).

• Ağırlık: Maks. 110 gr.

Öne Çıkan Fonksiyonlar

• Hassas Asimetri Ayarı: Sabit modellerin aksine, fazlar arası gerilim farkı toleransını işletmenizin şebeke kalitesine göre %5 ile %25 arasında manuel olarak ayarlayabilirsiniz.

• Tam Koruma Paketi: Hem faz sırasını (motorun ters dönmesini engeller) hem de faz yokluğunu denetleyerek motor yanmalarının önüne geçer.

• Gelişmiş Uyarı Sistemi: Hatanın neden kaynaklandığını (asimetri mi yoksa faz sırası mı) üzerindeki ayrı LED’ler sayesinde kolayca teşhis etmenizi sağlar.
