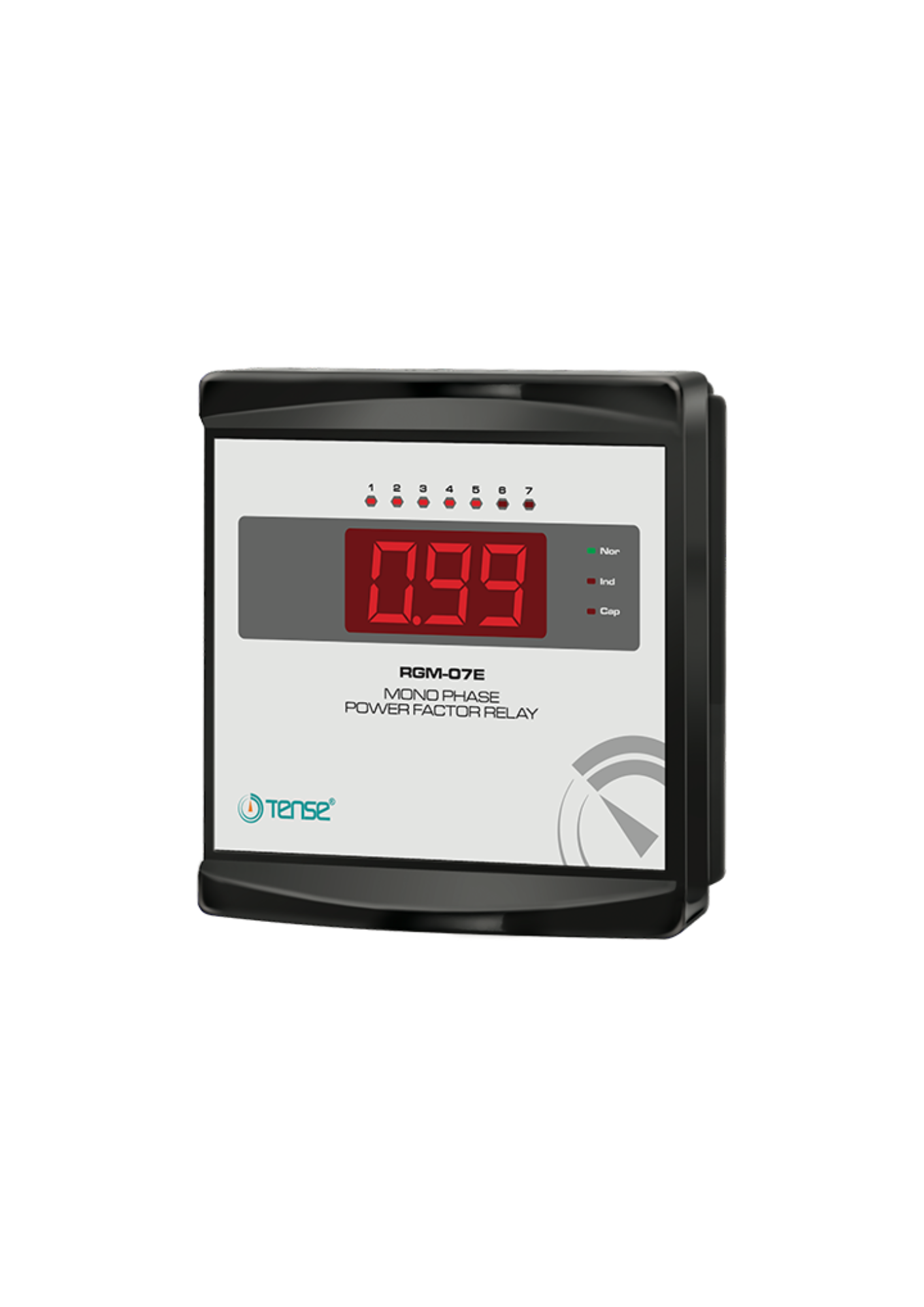

TENSE RG-07E REAKTİF GÜÇ KONTROL RÖLESİ

Teknik Özellikler

• Ürün Tipi: Reaktif Güç Kontrol Rölesi (Tek faz akım trafolu).

• Kullanım Amacı: Küçük ve orta ölçekli işletmelerde güç faktörünü düzenlemek ve reaktif enerji bedelini önlemek amacıyla tasarlanmıştır.

• Çalışma Gerilimi (Un): 160V – 260V AC (Faz-Nötr).

• Çalışma Frekansı: 50/60 Hz.

• Çalışma Gücü: < 6 VA.

• Kademe Sayısı: 7 Kademe.

• Ölçüm Aralığı (Akım): 5mA – 5.5A.

• Akım Trafosu Oranı: 5/5A … 10000/5A arası ayarlanabilir.

• Cosφ Ayar Aralığı: 0.80 İndüktif ile 0.90 Kapasitif arası.

• Gecikme Süreleri (T-on / T-off): 0.4 sn. ile 20 sn. arası ayarlanabilir.

• Kontak Kapasitesi: 5A / 250V AC (Rezistif yük).

• Bağlantı Şekli: Geçmeli terminal bağlantı.

• Montaj Tipi: Pano kapağına önden montaj (96×96 mm).

• Kablo Kesiti: Maksimum 2.5 $mm^2$.

• Çalışma Sıcaklığı: -20°C ile +55°C.

• Ekran: 3 hane LED display (Cosφ, Akım ve Gerilim değerleri döngüsel veya sabit izlenebilir).

• Ağırlık: Maks. 450 gr.

Öne Çıkan Fonksiyonlar

• Ekonomik 7 Kademe: Daha az sayıda kondansatör grubu gerektiren panolar için optimize edilmiş, maliyet odaklı bir çözümdür.

• Akıllı Algoritma: Sisteme en uygun kondansatör değerini otomatik seçerek kademe ömrünü uzatır ve hassas dengeleme yapar.

• Kolay Programlama: Akım trafosu oranı ve hedef Cosφ değeri ön panel üzerinden hızlıca set edilebilir.
