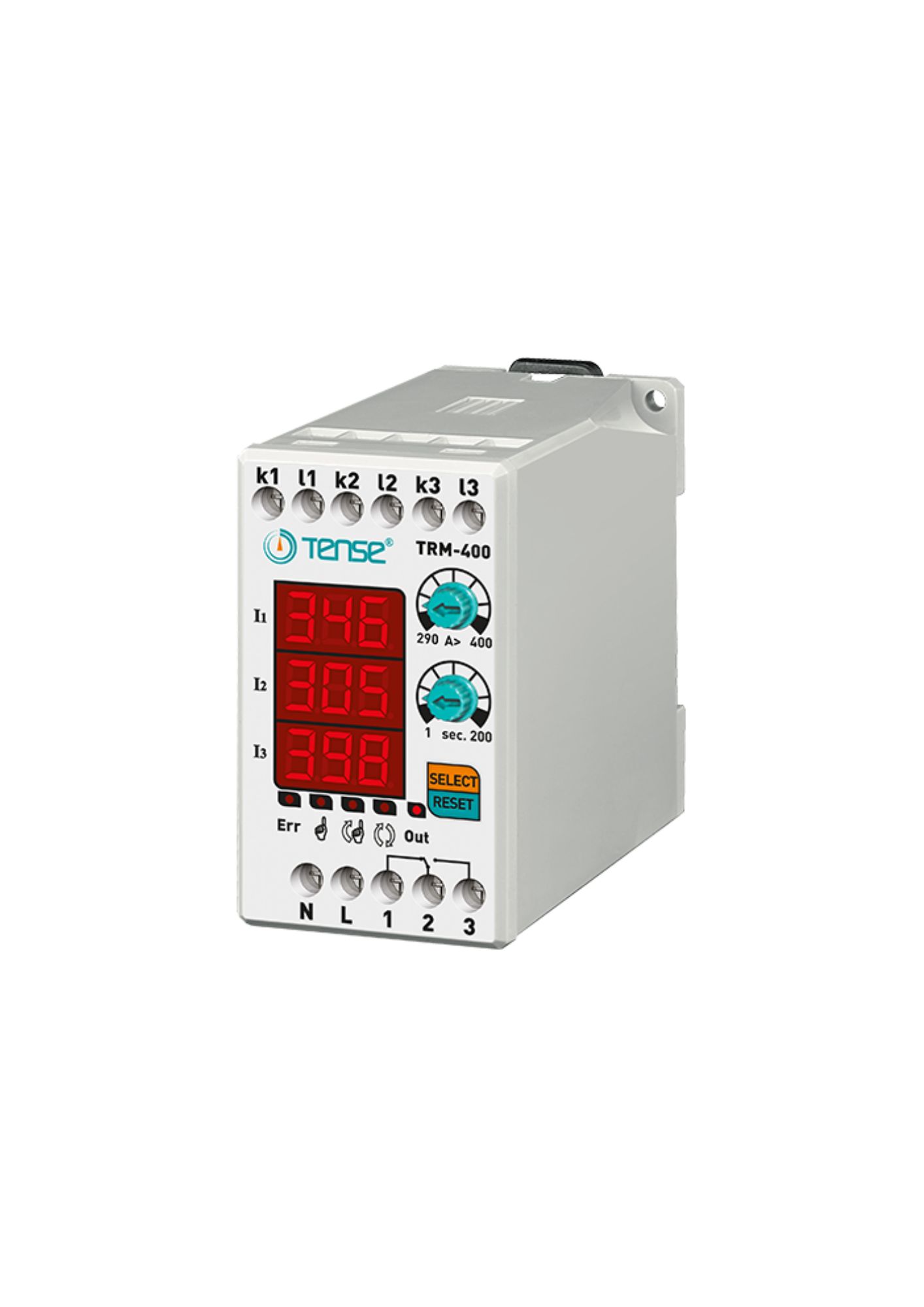

TENSE TRM-400 DİJİTAL TERMİK RÖLE

Teknik Özellikler

• Ürün Tipi: Toroid Akım Trafolu Kaçak Akım Koruma Rölesi.

• Kullanım Amacı: Toroid akım trafosu ile birlikte kullanılarak, sistemdeki kaçak akımları algılar ve eşik değer aşıldığında devre kesiciyi (şalteri) açtırarak koruma sağlar.

• Çalışma Gerilimi (Un): 230V AC (± %10).

• Çalışma Frekansı: 50/60 Hz.

• Çalışma Gücü: < 6 VA.

• Kaçak Akım Ayar Aralığı ($I_{\Delta n}$): 30 mA ile 30 A arası ayarlanabilir.

• Açma Zaman Ayarı ($\Delta t$): 50 ms ile 7 sn. arası ayarlanabilir.

• Kontak Kapasitesi: 5A / 250V AC (Rezistif yük).

• Bağlantı Şekli: Terminal bağlantı.

• Montaj Tipi: Klemens rayına montaj (DIN Rayı).

• Kablo Kesiti: 1.5 $mm^2$.

• Çalışma Sıcaklığı: -20°C ile +55°C.

• Gösterge LED’leri: PWR (Güç), TRP (Açma/Hata), CT (Trafo Bağlantı Hatası).

• Test/Reset: Cihaz üzerinde manuel Test ve Reset butonları bulunur.

• Ağırlık: Maks. 150 gr.

Öne Çıkan Fonksiyonlar

• Esnek Koruma: 30 mA (Hayat koruma) değerinden 30 A (Yangın/Tesisat koruma) değerine kadar geniş bir skalada ayar imkanı sunar.

• Zaman Geciktirme: Selektif koruma yapılmasına olanak tanır (Ana şalterin, tali şalterlerden sonra açmasını sağlamak için).

• Toroid İzleme: “CT” hata LED’i sayesinde, toroid akım trafosu ile röle arasındaki bağlantının kopuk olup olmadığını denetler.

Önemli Montaj Notu

TRM-400’ün görevini yapabilmesi için sistemdeki tüm fazların ve nötr hattının aynı toroid trafosunun içinden geçirilmesi gerekir. Toprak hattı kesinlikle toroidin içinden geçirilmemelidir. Cihaz, kaçak algıladığında çıkış vererek kompakt şalterin (MCCB) açtırma bobinini tetikler.

DATASHEET-TEKNİK ÇİZİM – BAĞLANTI ŞEMASI için tıklayınız !
